光固化防腐卷材属于特种玻璃钢片材，是由多种特殊耐腐防渗材料制作而成的多功能纤维增强复合光固化材料。产品外观为软膜胶带状，颜色一般为淡黄色，可在阳光或紫外光照射下快速固化，从而形成一种超高强度、高附着力、无缝密封的防腐防火绝缘保护套层，大幅度缩短施工时间，施工简单，成本低，可用于石油、天然气、有机溶剂等保温保冷管道，储罐、储槽、反应罐等的重防腐、绝缘保护、修复及在线修补，可替代传统手糊玻璃钢等涂布工艺。

光固化防腐片材可在阳光或紫外灯照射下快速固化成型，固化时保留上层透明薄膜将使固化后产品表面更为光滑、坚硬、致密和美观；反之，固化前揭下上层薄膜会形成粗糙及不规则纹路的表面。一般固化时间为5-20分钟，也可通过不同程度的遮光措施延长固化时间。

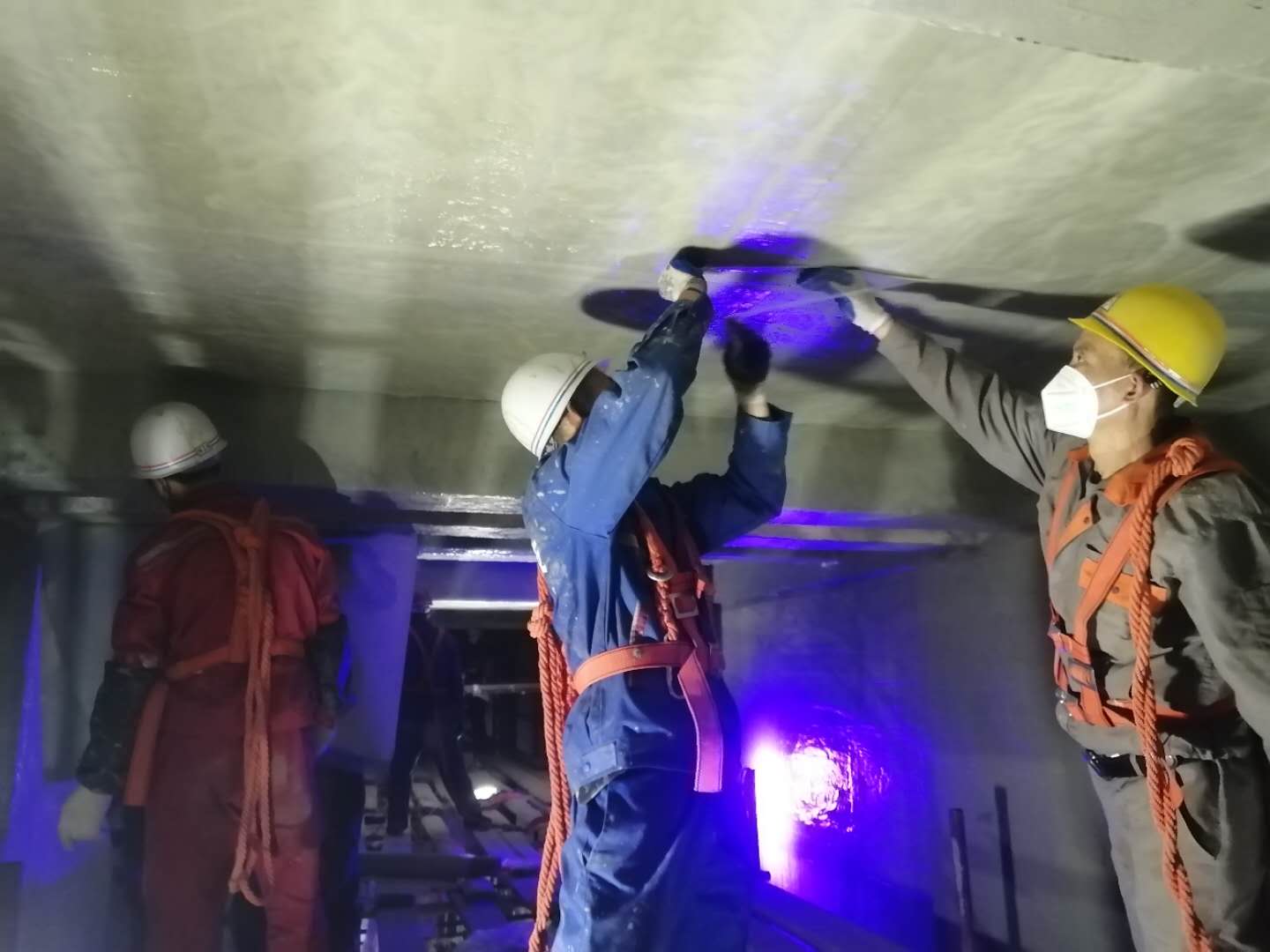

 室外施工时，需待阳光较弱或采取搭棚遮光方式，以免因固化太快，施工难以进行，室内等无阳光照射处使用时，必须配备高压紫外灯或指定的UV紫外LED灯组，如LED-50W灯组或飞利浦HPA-400S灯组等。（按照施工面积大小适当多配备灯具），为了美观，可在固化前使用模具挤压或在片材固化后涂刷各种合适的色彩涂料。

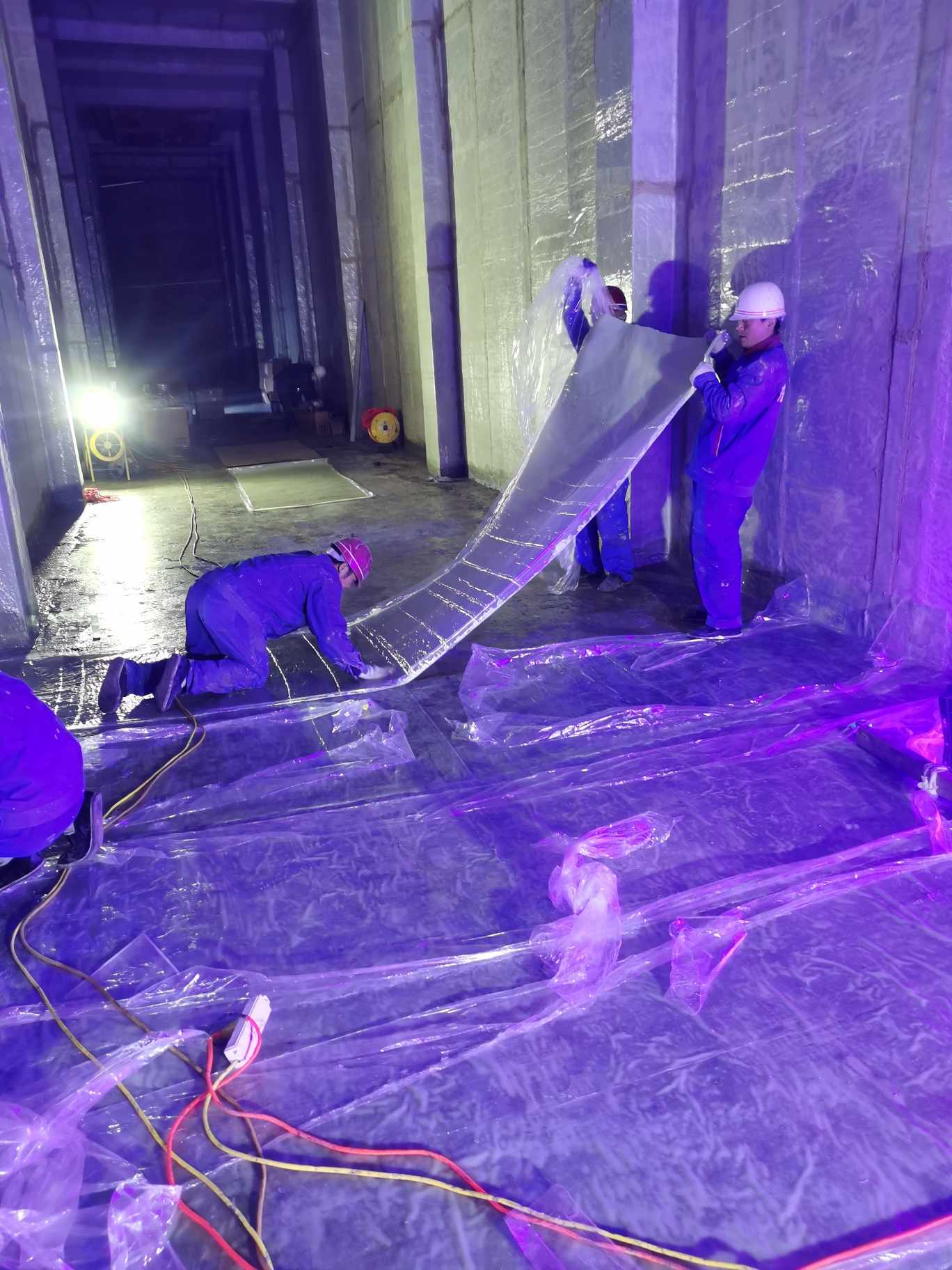

  分层固化，多层片材粘贴可能会因厚度太大，紫外线难以穿透而造成底层片材固化不良，使用LED-50W灯组或飞利浦HPA-400S灯组进行固化时，单层片材区域固化时间约5-10min，双层片材区域固化时间约15-20min，三层片材区域固化时间约25-30min，四层或以上片材区域（包括多层搭接处）固化时，须分层固化，即首先粘贴两层片材，待其固化后，将该区域打磨粗糙，并用稀释剂或清洁剂擦拭干净，涂刷光固化涂料或配套的底涂，并粘贴下两层片材，再进行固化，以此类推。片材多层搭接处、片材与结构件的结合处、片材与原防腐层的搭接端部界面，以及拐角和结构缝隙处，须采用光固化涂料或配套的底涂加石英粉调配的腻子进行密封，如有配套密封涂层，也可以采用密封涂层直接进行整体密封处理。

固化后可形成超高强度、无缝密封的防腐防火绝缘保护套层，其机械性能可以与大多数金属材料相媲美。产品具有优异的抗老化性及高使用寿命，同时产品本身耐化学性能优异，对一般的酸、碱、盐、多种油类和有机溶剂、卤水、海水等都有很好的抵抗能力。
