耐磨陶瓷涂料在水冷壁中的喷涂施工详解

第一步，水冷壁基材表面预处理，这是涂层能不能粘牢的关键。喷涂前，要彻底清理水冷壁钢管表面灰尘、铁锈、油污、氧化皮，还要对金属表面做粗化处理，打造合适的表面粗糙度。如果管壁光滑，涂料附着力不足，高温工况下涂层容易起皮脱落。处理完成后，保证管壁干净、干燥、粗糙，才能进入喷涂工序。

第二步，涂料搅拌调配。为水性单组分涂料，涂料存放会出现粉体沉降，施工前 A 组分必须用机械搅拌充分搅匀；如果是部分取用，一定要严格按照配比混合。这款涂料属于水性配方，常温就能固化，施工环境温度高于5℃，水冷壁基材温度控制在10-30℃，通风干燥环境施工。

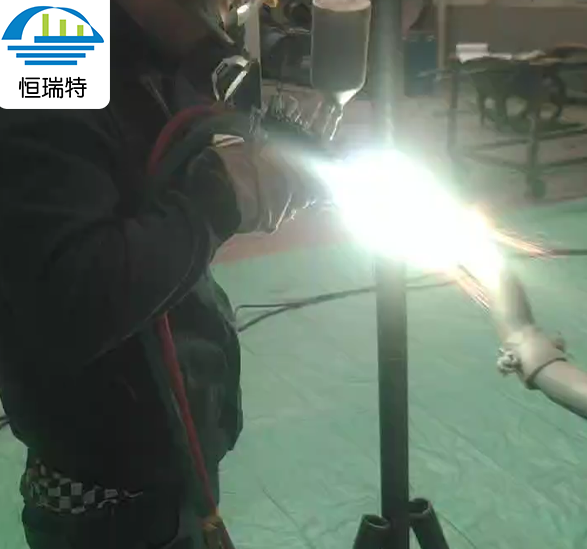

第三步，分层无气喷涂作业。现场优先选用无气喷涂工艺，适配水冷壁弯管、复杂曲面。喷涂遵循薄喷多层原则，第一次喷涂厚度控制在 0.1mm 以内，不能一次喷太厚，否则涂层容易开裂。喷完第一层，静置等待涂层表干之后，再进行下一层喷涂，一层一层叠加，循环施工直到设计厚度。如果现场不适合喷涂，也可以采用刷涂、辊涂，单次刷涂厚度 0.1~0.5mm，为加快施工进度，每层喷涂完毕，可在 60℃以下低温烘干 1~2 小时，再喷涂下一层。

第四步，涂层固化养护。全部喷涂完成后，先在自然环境放置，让涂层表干。常温 23℃条件下，涂层至少静置 24 小时，未干透前不能受热。表干完成后，升温至 100℃烘烤 12 小时，让涂层完全实干。固化完成之后，锅炉按照分段升温的方案逐步升温投入运行，涂料内部纳米自修复因子还能自动填补微小裂纹，持续长效防护。

耐磨陶瓷涂料不是简单刷一层漆，而是在水冷壁表面现场成型一层高强度无机陶瓷保护层。依靠规范的表面处理+分层喷涂工艺，涂层和基材结合强度超过 20MPa，既能耐磨防腐、抑制结焦，是垃圾焚烧炉水冷壁应对极端工况、延长锅炉使用寿命的成熟防护方案。

武汉恒瑞特材新材料工程有限公司是耐磨陶瓷胶、耐磨涂层胶专业生产厂家，专注于陶瓷涂层，耐磨陶瓷涂料，高温耐磨陶瓷胶，耐高温陶瓷粘合剂，工业陶瓷胶水，耐磨陶瓷片的生产与销售，由武大专家团队组建，集研发、生产、销售、施工于一体，提供全流程技术与工程服务，在工业设备耐磨防腐领域享有盛誉。若您有工程及材料相关需求，欢迎来电咨询洽谈，我们将以专业素养、高效服务，竭诚为您赋能！
